凯迪拉克使用3D扫描技术一周完成概念设计

童程童美 2016-11-23

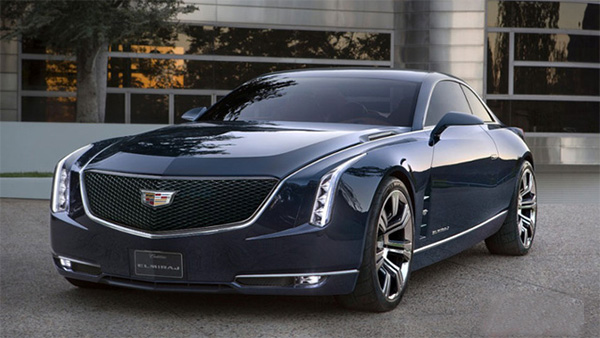

令人惊叹的全新凯迪拉克Elmiraj Coupe概念车八月份在Monterey首次公开亮相。通用汽车称Elmiraj概念车体现了凯迪拉克品牌的以艺术与科学为内涵的设计基因。这样一款漂亮的概念车是如何从软模变成数字模型,然后再手工打造出来的呢?

摘要

令人惊叹的全新凯迪拉克Elmiraj Coupe概念车八月份在Monterey首次公开亮相。通用汽车称Elmiraj概念车体现了凯迪拉克品牌的以艺术与科学为内涵的设计基因。这样一款漂亮的概念车是如何从软模变成数字模型,然后再手工打造出来的呢?通用汽车公司介绍说,Elmiraj主要是通过使用结构光(structured-light)3D扫描技术完成概念设计的。

凯迪拉克使用3D扫描技术一周完成概念设计

这款车的设计师一开始根据概念草图制造出软模。然后使用结构光3D扫描技术进行扫描,结构光3D扫描技术是指3D扫描仪将光图案投影到的按比例缩小的模型表面上,同时用相机寻找曲线或轮廓的扭曲,并记录该扭曲在对象上的位置和它的方向。每次扫描的数字图像都会拼接在一起,直到获得完整的车辆信息。

凯迪拉克使用3D扫描技术一周完成概念设计

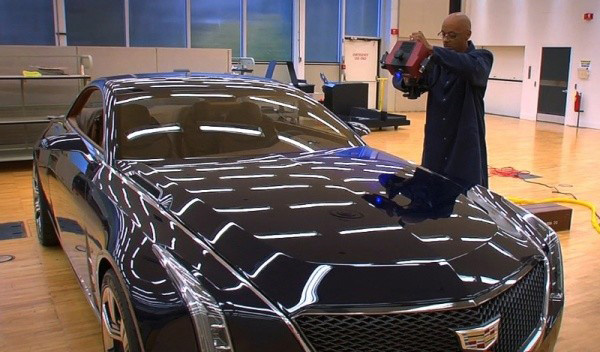

通用汽车的设计师使用蓝光扫描仪捕获凯迪拉克Elmiraj 3D图像

“在Elmiraj这个项目中,3D扫描技术成了使用传统手工雕塑方法制作软模的团队与数字化建模设计团队之间合作的桥梁,” Frank Saucedo,通用汽车北好莱坞先进设计工作室主任Frank Saucedo说。

数学模型是使用计算机控制的机加工设备和手工制造软模的基础。3D扫描仪使设计人员能够快速反向工程,并随时更新以前的设计。这些数据可以上传到计算机控制的铣床上制造一个全比例模型。有些零部件可以转到3D打印机上进行快速原型。

通用汽车自2001年以来一直在使用3D扫描技术,但更多的用于软模的内部或外形设计上并没用在概念车的设计制造上。但Elmiraj是个例外,GM位于密歇根州的Warren设计中心加工车间和在加州的先进设计工作室使用3D扫描技术验证几乎每一个造型、模具和零件。

“我们现在之所以能够在一周内完成概念车从比例模型到全尺寸模型制造的全过程,部分原因就是我们使用了3D扫描技术。”通用汽车Warren设计中心的高级经理Bill Mattana说。”
