如何用Ember的图案模式3D打印小型条形码

童程童美 2016-12-26

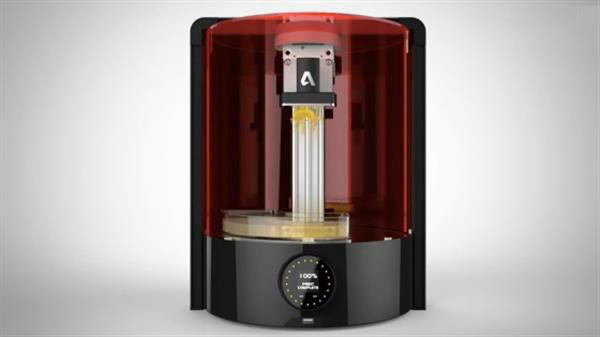

几个月前,欧特克对其Ember桌面3D打印机进行了更新,其中增加了“图案模式(Pattern mode)”,该模式可替代DLP SLA 3D打印机的标准“视频(Video)”投影仪模式。新的图案投影仪模式的主要吸引力在于它能够在Ember 3D打印机上打印出比以前更精细的细节。

摘要

几个月前,欧特克对其Ember桌面3D打印机进行了更新,其中增加了“图案模式(Pattern mode)”,该模式可替代DLP SLA 3D打印机的标准“视频(Video)”投影仪模式。新的图案投影仪模式的主要吸引力在于它能够在Ember 3D打印机上打印出比以前更精细的细节。事实上,用户甚至可以用图案模式在他们的作品上打印出小型条形码。

如何用Ember的图案模式3D打印小型条形码

如果您想使用该模式,首先确保您的打印机和投影仪已经升级至最新版本,其次“UsePatternMode”必须包含在您的3D模型的打印设置中,否则3D打印机将自动启用视频模式。

与视频模式相反的是,图案模式允许控制投影仪的各个微镜。这意味着所投影的每个像素的强度只取决于相应的源图像像素的灰度值。据童程童美了解,此功能的结果是能够生成令人难以置信的、甚至比打印机的标准投影仪设置所能实现的细节更精细的细节。

现在,通过使用图案模式,用户可以在自己的3D模型上3D打印出非常小的条形码,而无需更改树脂类型或颜色。

如何用Ember的图案模式3D打印小型条形码

到目前为止,3D打印条形码的难点在于让条形码读取器能清楚地读取它们。如果您使用一个标准的打印设置来3D打印条形码,那么读取器可能会记录下浮雕式条形码所投下的阴影,从而使得读取不准确。通过以特定的方式使用Ember的图案模式,这个难题可以被解决。

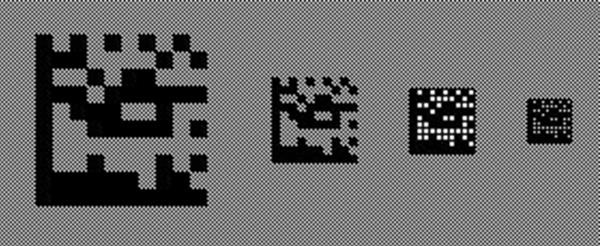

要3D打印条形码,首先您要生成条形码的位图。然后,您需要对位图进行一些处理,其中包括应用图像掩模,以为3D打印做好准备。基本上,您必须在条形码的白色和黑色部分之间加上纹理差异以形成高度对比,而不是简单地打印出切片版本的位图图像。

如何用Ember的图案模式3D打印小型条形码

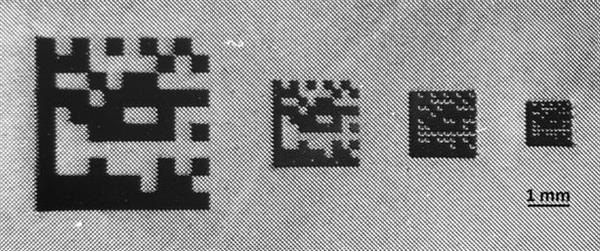

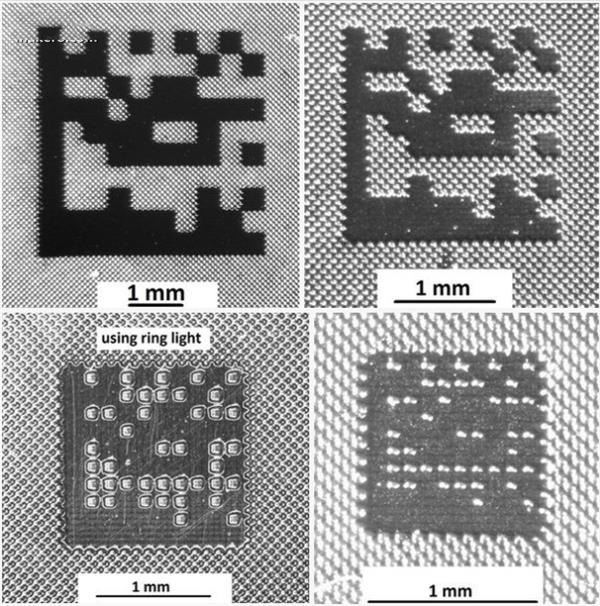

更具体地来说,白色区域必须要由精细纹理来表示,它要比平坦、光滑的黑色部分更反光。使用此方法,您甚至可以为3D打印条形码生成一系列尺寸,大到4×4mm,小至1×1mm。

当然,3D打印条形码的尺寸越小,错误或不准确的可能性越大。所以,如果您没有特殊需求,打印更大的尺寸更可靠。建议您在一个水平面上3D打印条形码,2层的打印层厚为25微米。

如何用Ember的图案模式3D打印小型条形码
