可用于吸收家中或办公室声音的3D打印模块
童程童美 2017-01-09
制造商Julien Dorra开发了一种可以在低成本3D打印机上制造的3D打印噪声吸收系统。该系统的开源模块开发基于1975年到2016年的声学研究文献。
摘要制造商Julien Dorra开发了一种可以在低成本3D打印机上制造的3D打印噪声吸收系统。该系统的开源模块开发基于1975年到2016年的声学研究文献。
在家里,在办公室或几乎任何封闭的空间,管理噪声已经是工程师和建筑工人多年来的一个挑战。填充有吸收材料的泡沫和木板是有效的噪声吸收器,但是它们体积庞大,很重,并且具有固定的吸收峰,这意味着有些材料可以更好地阻尼高频噪音,而另一些则更适用于阻尼低频。不幸的是,大多数情况下我们无法混合和匹配不同的材料以扩宽吸收带。
面对无效的吸声问题,制造商Julien Dorra最近开始着手创建一些具有可调吸收带的3D打印声音吸附装置。这些聪明的板式设备可以在家庭,办公室或其他地方使用,并且可以定制以处理特定的带宽。 Dorra说:“这款3D打印噪声吸收器项目的目标是在低成本3D打印机打印高级吸声面板。它是由3D开发人员开发的增强的FLOSS [开源]模块,声学研究人员进行测试,可以由3D打印机所有者打印并使用。”

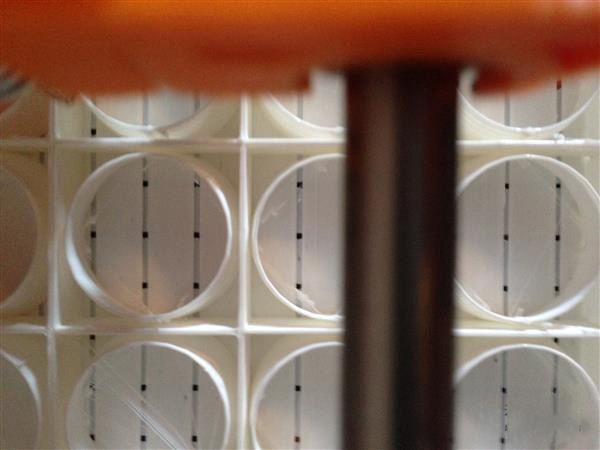

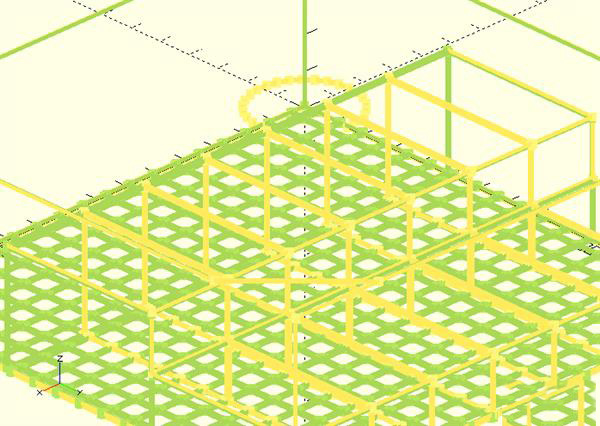

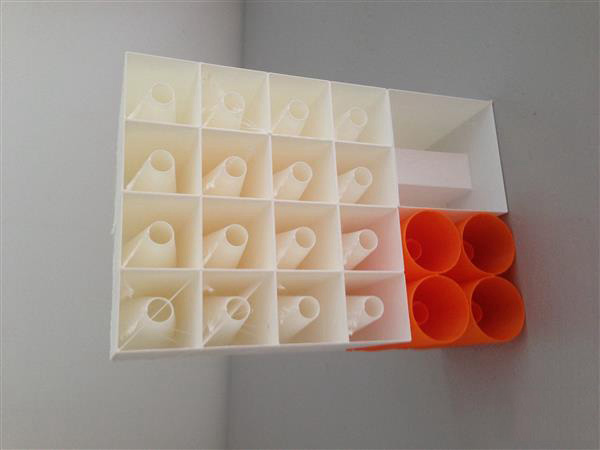

虽然项目仍在进行中,Dorra已经使用OpenSCAD来设计一些不同的3D可打印模块,包括锥形,圆柱形和矩形,可用于吸收不同类型的声音。为了充分利用不同的模块,每个模块都是完全参数化、可调整,制造商已经实现了四种不同的噪声抑制“策略”。这些策略为用户提供了一系列降噪选项,而参数如深度的背衬、孔隙率和通道长度都可以根据具体的降噪任务进行调整。
噪声吸收策略:
带锥形背衬的微孔板
具有长度3隧道背衬的微穿孔面板
破坏性干扰[未实施]
具有共面卷绕空气室的穿孔板[初步实施]

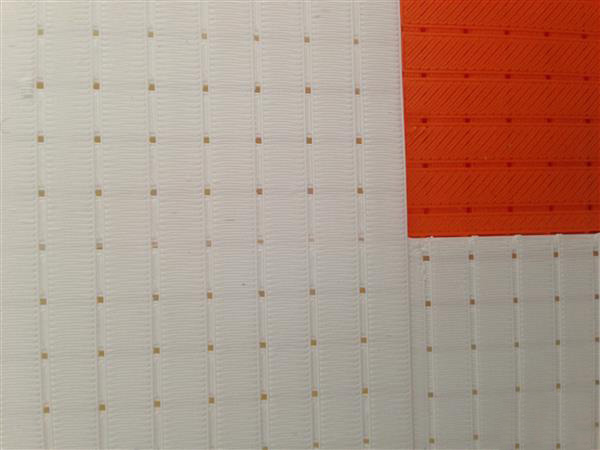

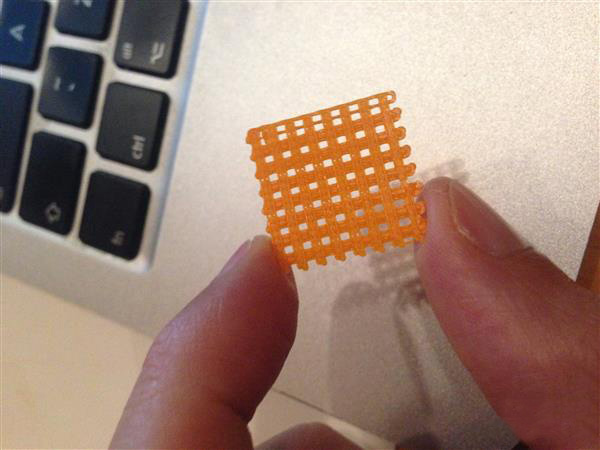

构建合适的吸声面板可能听起来很复杂,但Dorra努力使他的模块容易操作,且可以在低成本的FDM 3D打印机上打印。然而,使得复杂的设计易于打印已成为制造降噪器的挑战。 “当试图使用低成本FDM 3D打印机打印亚毫米孔的表面时,大多数时候孔会被塑料膨胀和运动不精确所阻塞,”Dorra说。“因此,双层面板是一种专用设计,通过叠加两个垂直的条纹层,可以在低成本FDM打印机上连续获得亚毫米孔。条纹比孔洞打印得更加一致,通过将它们90°叠加,我们创建了亚毫米宽的方孔。”
Dorra的3D打印吸声器需要进一步的测试和实验,有兴趣可以参与进来帮助攻克各个任务。具体来说,制造商正在寻找类似的制造商帮助3D打印和测试各种建筑中的模块,而项目还需要一个破坏性接口模块——新的线圈模块,以进行进一步研究开发。
虽然3D打印的吸声器每平方米的镶板目前需要大约50-100美元的长丝,Dorra相信,通过开发具有低背衬长度的声学有效的卷绕和分段的背衬,提供紧凑的模块和更少图层打印,可以降低成本。
想知道Dorra的3D打印项目的新进展,或者希望参与进来,可以关注制造商GitHub。
