3D打印创客借助柔性3D打印材料打印弹力球
童程童美 2016-09-29
近日,一名对3D打印充满无限热情的年轻纽约创客Aidan Leitch对外发布消息称,其将致力于在ninjaflex 3D打印材料的帮助下制作一个有效的的弹力球。在经过大量的制作及测试后,Leitch最终改进了三维等距的内部结构设计,造出了一个完美的弹力球的CAD设计。
摘要近日,一名对3D打印充满无限热情的年轻纽约创客Aidan Leitch对外发布消息称,其将致力于在ninjaflex 3D打印材料的帮助下制作一个有效的的弹力球。在经过大量的制作及测试后,Leitch最终改进了三维等距的内部结构设计,造出了一个完美的弹力球的CAD设计。
据3D虎了解,Aidan Leitch是一个纽约的创客,其主要致力于3D打印和软机器人技术的研究,电子只是其一个业余的爱好。你可能会问这样的一个年轻人是怎么有那耐心和技巧去实现最终的3D打印弹力球?事实上,Leitch在3D打印材料公司ninjatek的帮助下,使用ninjaflex TPE 3D打印材料做出来的3D打印弹力球具有伸展和弯曲的功能。Leitch所制作的全部弹力球都是用的ninjaflex TPE 3D打印材料,除此之外,任何一种柔性材料都不会达到类似的结果。
据Leitch讲述,制作一个完美的弹力球的过程是漫长而艰难的,尽管每前进一步都是其学习的重要事实。“当我使用ninjaflex材料在我的3D打印机上工作时,我的第一个目标是做一个有弹性的球。”Leitch回忆说。“听起来很简单,对吗?我用一个柔性材料打印一个简单的球体。当我发现它并没有产生伟大的结果时,我很失望。它跳得不一致,无论在多高的地方去冲击后反弹。”

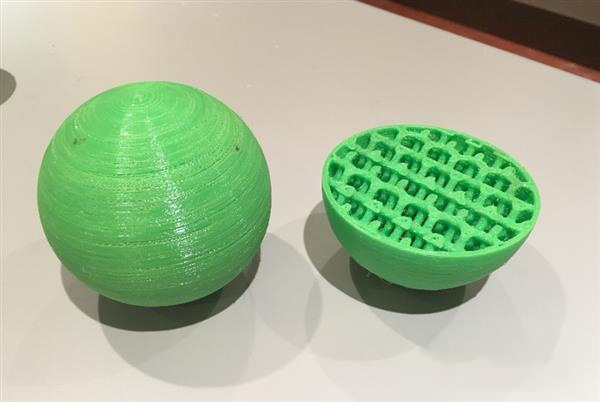

Leitch的第一原型失败的原因是填充模式的不均匀。Leitch的切片软件创造了在使对象可在X和Y轴但坚定的和非弹性的Z轴的弹力球网格模式。其结果是弹力球只会在一定的区域才能真正起飞着陆。为此,Leitch的解决方案是创建一个三维等距结构,替换第一球的基本网格模式,他将其称为版本0。

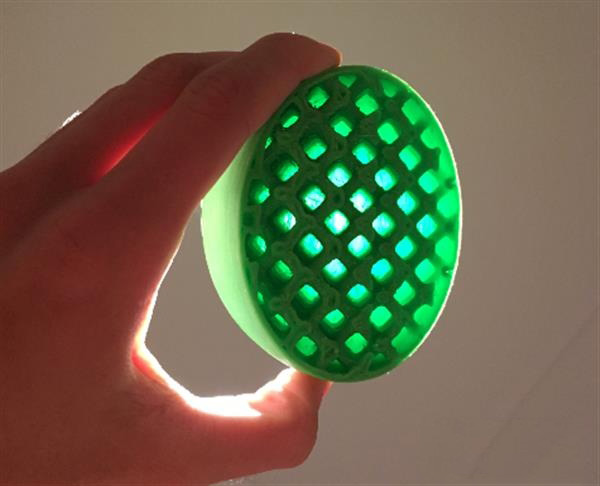

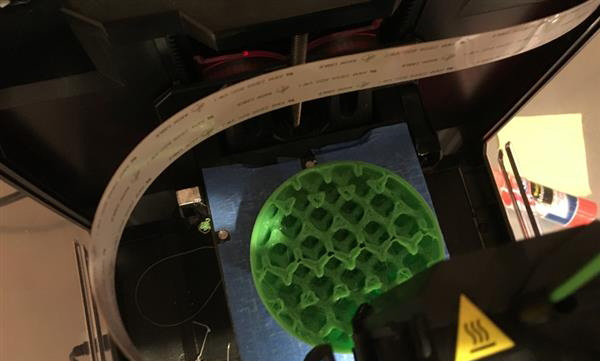

创建自己的三维等距结构,Leitch用Meshmixer逐渐改善他的下一个原型。虽然它太密集,因此不够弹性,这个版本1(2mm,壁厚管壁厚3mm,密度为7.5mm)至少比第一个更好,所以Leitch坚持完善他的弹力球。版本2(壁厚为4mm,4mm管的厚度,10mm密度)起飞时,平均蹦跳为3“9”。3版(3mm壁厚,3mm管的厚度,18mm密度)取得了比2版效果略差,平均为3“4”。
“在进一步的调查中,我发现有持续的弹性是在3D打印的结构是有一个基本的限制,”Leitch说。“这是一个3D打印的柔性材料的结果,在与层线平行时更具弹性。这将导致在球反弹最好的时候,它的层是平行的表面,它是跳跃的。矛盾的是,3D打印是唯一的制造技术,可以使这种几何形状,但这个限制不可避免。”
Leitch已经把每个版本的3D打印的弹力球上传到网上供爱好者下载,虽然他推荐的版本2是具有最大反弹效果的。其目前正在研究三维超材料的结构,他将继续他的探索并创建最终的3D打印的弹力球。
